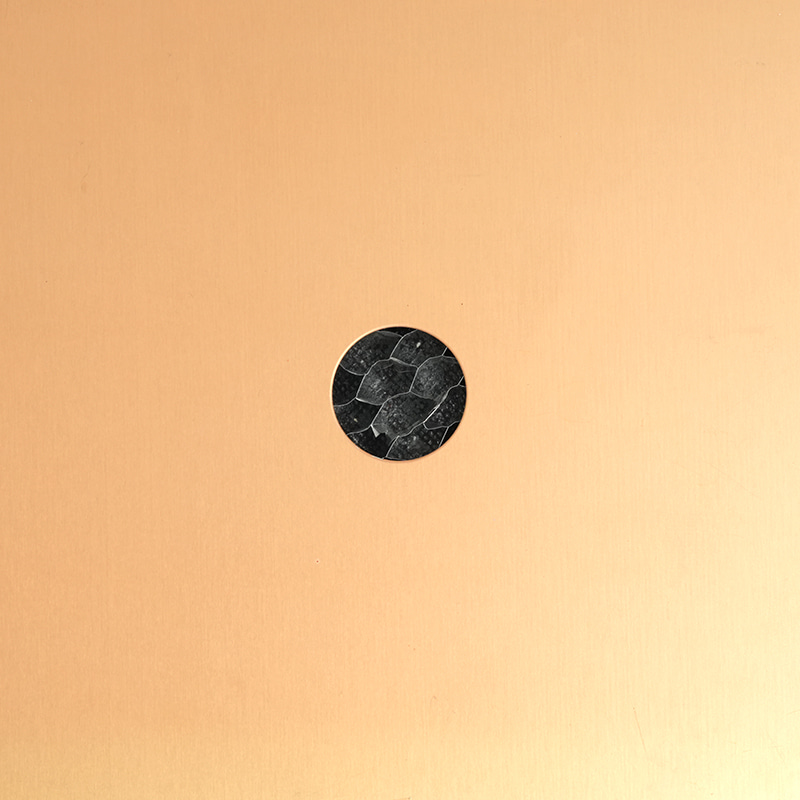

Aluminyo honeycomb composite panel

Aluminyo honeycomb composite panel

Aluminum honeycomb composite plate, is using the current international advanced aerospace technology combined with advanced fully automated production equipment, a high-tech environmental type decoration material will be aluminum, and the aluminum honeycomb core is tightly bonded, mainly used in building external wall decoration (especially for high layer building) interior ceiling, wall partition the door, and insulation inside, furniture, teaching, electronic, purification, transportation, aviation, mga billboard, atbp Ito ang modernong materyal na dekorasyon na pinili.

  • Aluminyo honeycomb composite panel
  • Aluminyo honeycomb composite panel
  • Aluminyo honeycomb composite panel
  • Aluminyo honeycomb composite panel
  • Aluminyo honeycomb composite panel
PREV：No previous articleNEXT：No next article

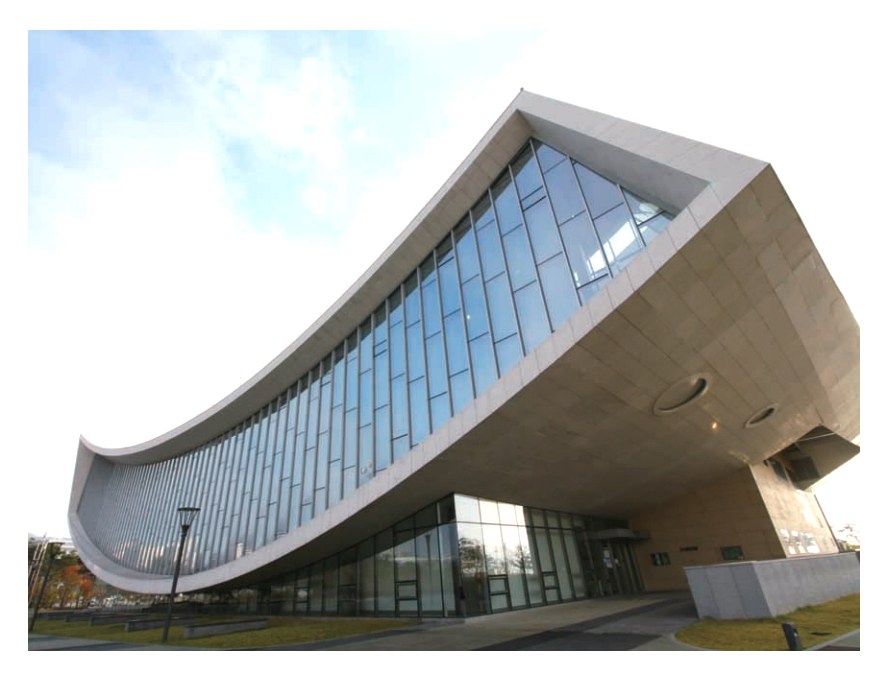

Ang saklaw ng application
Dahil sa bato at aluminyo honeycomb board ay may mga pakinabang ng magaan, maliit na polusyon, pag -save ng mga katangian ng radiation ng materyal na bato, at ang laki ng plate ay malaki, maaaring magamit ang kisame, kurtina ng pader, panloob na pader, ang lupa, at higit pa at mas malawak na ginagamit sa mga gusali, sasakyan, barko, at iba pang pandekorasyon na dekorasyon.

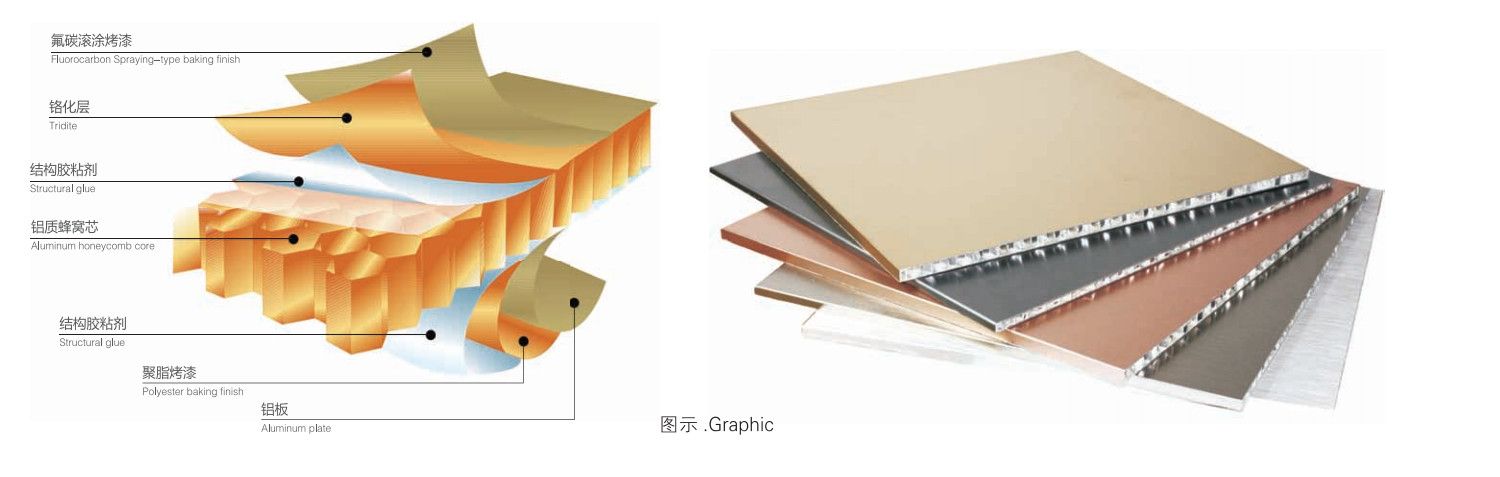

Prinsipyo ng Produksyon
Ang panel ay pangunahing gumagamit ng 3003H24 aluminyo haluang metal o 5052Ah14 mataas na kalidad ng haluang metal na plate bilang base material, ang kapal ng plate na 0.81 .5mm, gamit ang fluorocarbon (PVDF) roll, ang kapal ng plate ay 0.6 1.0mm, isang kabuuang kapal ng 10mm ay dapat na 25mm. Ang pangunahing materyal gamit ang hexagonal type 3003 aluminyo honeycomb core, aluminyo foil kapal ng 0.4 0.6mm, haba ng 5 6mm, ang polymer film at binagong epoxy, ganap na nakapaloob na operasyon na walang alikabok, na may awtomatikong kagamitan sa composite panel na composite panel na ginawa ng pressurized high-temperature composite.

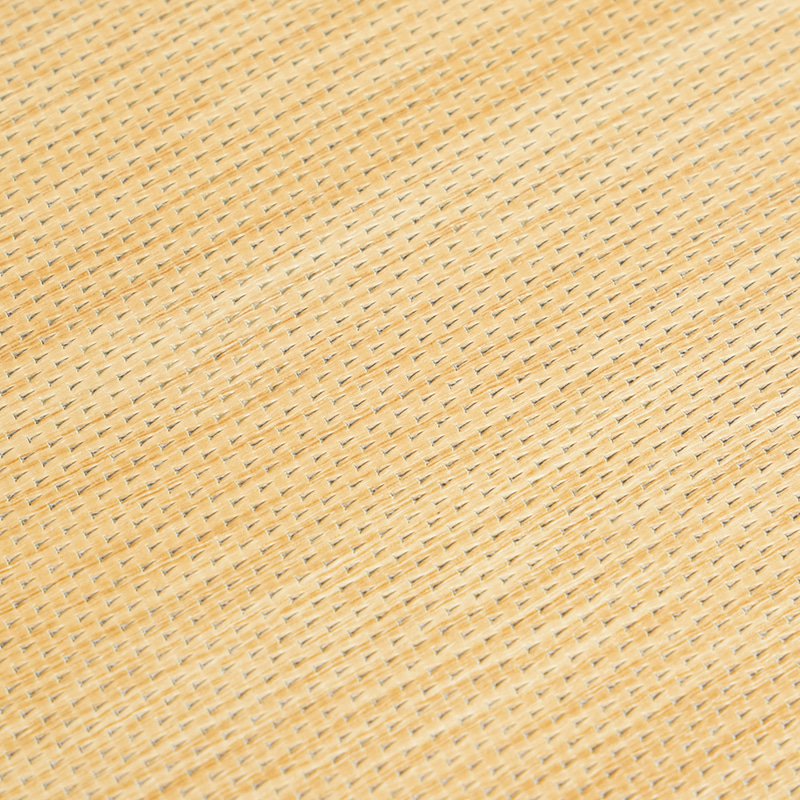

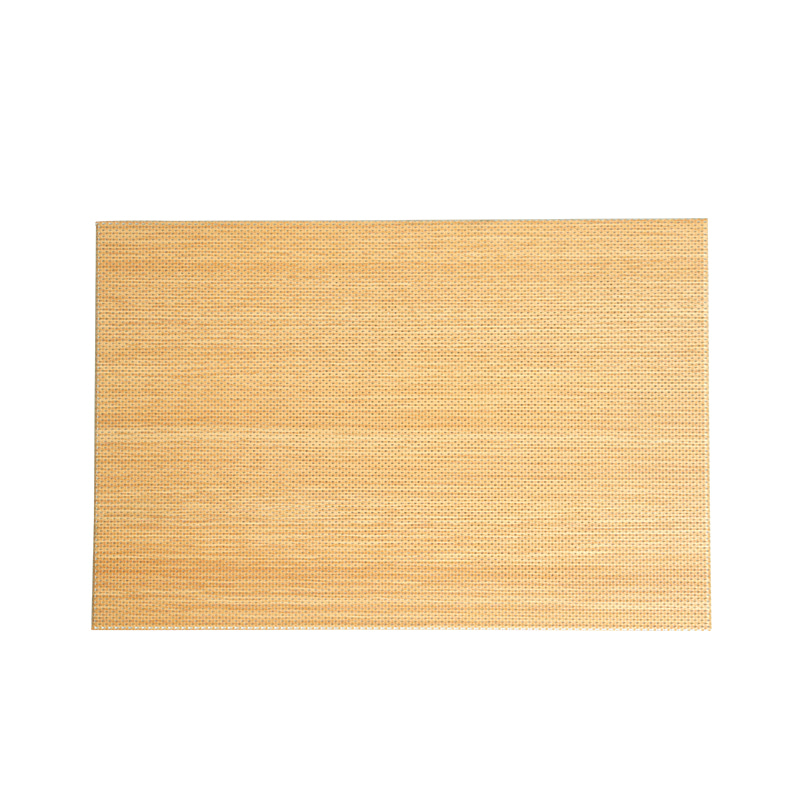

Imitasyon Wood Honeycomb Board

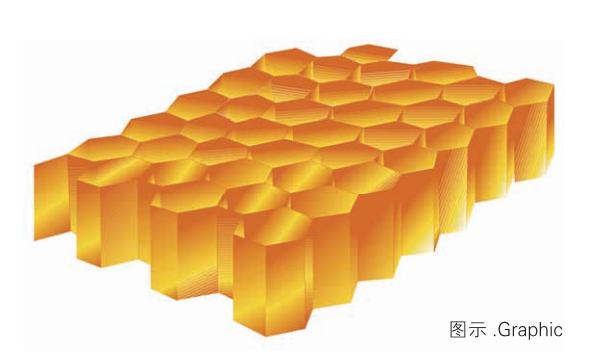

Ang aluminyo honeycomb core ay gawa sa de-kalidad na haluang metal na foil honeycomb core,
Matapos ang espesyal na pagproseso ay ginawa, na may magaan at mataas na lakas, apoy
Pag -iwas, MoistureProof, Sound Insulation Heat Environmental Charies.
Ang produkto ay malawakang ginagamit sa malinis na pader ng panloob na core, aluminyo
Curtain Wall Plate Inner Core Composite Building, Dekorasyon Plate.

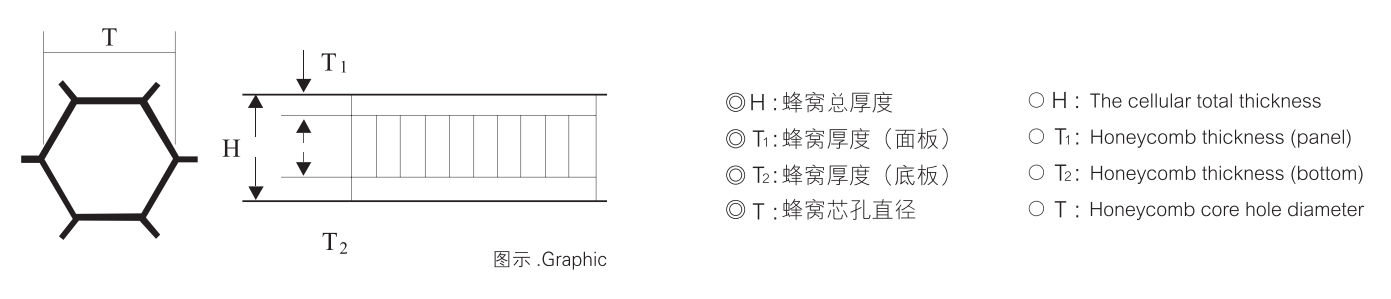

Form ng honeycomb plate


Paraan ng pag -install ng honeycomb board
Ipaliwanag
1. Ang lapad ng lattice ng aluminyo na lattice na mas malaki kaysa sa 1200mm, gamit ang 3 40mm malawak na hindi kinakalawang na asero, mga panel ng aluminyo na mga panel ng honeycomb na nakabitin ang mga dulo ng dulo para sa 150mm;
2. Ang lapad ng lattice ng lattice ng aluminyo na mas mababa sa 1200mm, higit sa 600mm, gamit ang 2 40mm malawak na hindi kinakalawang na asero, mga panel ng honeycomb ng aluminyo na nakabitin ang mga dimensyon ng pagtatapos para sa 180mm;
3. Ang lapad ng lattice ng aluminyo na lattice na mas mababa sa 600mm, gamit ang 2 40mm malawak na hindi kinakalawang na asero na pendants, ang pendant cellular wall screen ay 100mm;
4. Aluminum honeycomb panel adhesive seam width bukod sa ilang minarkahan, at walang marka ay 6mm.

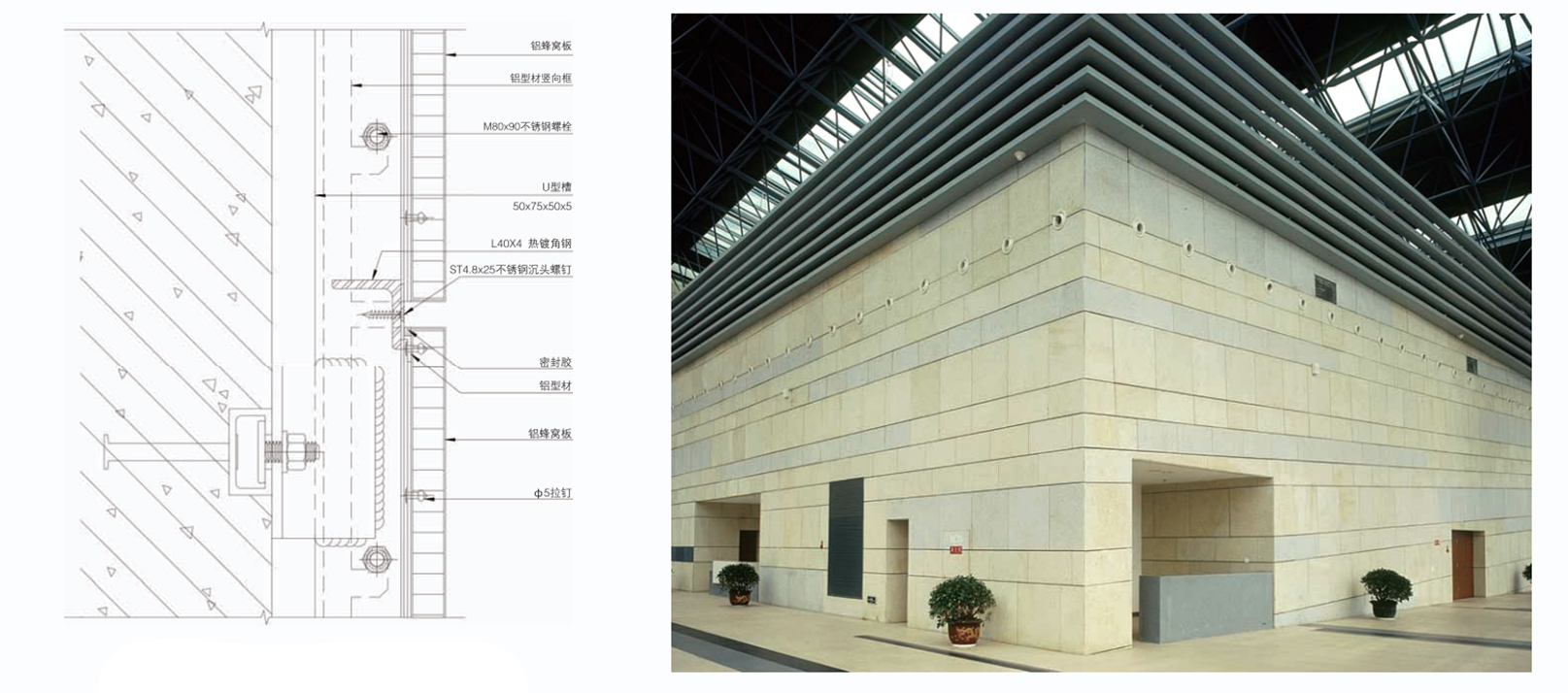

Mga karaniwang node ng aluminyo honeycomb panel kurtina na mga haligi ng dingding

Buksan ang Honeycomb Panel Longitudinal Standard Node


Teknikal na Performance Index sa aluminyo honeycomb board

Kapal 20 25mm
Front al-planking 1.00mm
Bumalik al-planking 1.00mm
Timbang (kg/m 2 ) 7.4 7.8
Ang mga mekaniko ay gumana ng kumplikadong planking at planking sa ibabaw
Inertie Rectangle L (cm 4 /m) 19.85 31.67
Pagsukat ng pagputol w (cm 3 /m) 19 24
Katigasan ng kumplikadong planking e.i (kn cm 2 /m) 139000 2217000
Ang planking profile ng aluminyo sa ibabaw AA 5754A (ALMG3)
Mababago na pagsukat (n/mm 2 ) 70000
Hilahin ang lakas ng pag-planking sa ibabaw (n/mm2) RM≥220
0.2% kapangyarihan ng baluktot (n/mm2) RP0 2≥130
Pagpapalawak ng rate (EN485-2: 1994) A50≥8
Mainit na pagpapalawak ng mga materyales sa aluminyo 2.4mm/m100 ° C.
Kapag ang pagkakaiba -iba ng temperatura ay 100 ° C.
Layer ng Dekorasyon ng Surface PVDF spray at maghurno ng pintura
Luminosity (Orihinal na Data) 30-40%
Katigasan ng lapis HB-f
Pith ng honeycomb
Sukat ng Honrycomb 1/4 ”(6.3mm)
Timbang na satnding ng mga materyales sa aluminyo Ito ay tungkol sa80kg/m3
Lakas ng Pressure-Resistant (MIL-STD-401) 4 n/mm 2
Pag -andar ng acoustics:
Data ng tunog ng pagsuso bilang 0.05
Tagapagpahiwatig ng tunog na naghihiwalay ayon sa ISO717-RW 23 25
Pag -andar ng pag -init
Data ng gabay sa pag -init λ (w/m k) 2.25 2.7
Data ng pag -init na pumipigil sa R ​​(1/m) (M K/W) 0.0089 0.0093
Data ng Pag -init na Pagpapasa U (K) (W/M K) 5.59 5.575


Para sa mga kumpletong pag -planking, ang data ng heat na pumasa sa "入" ay nakasalalay sa kapal ng pag -planking.

Mga Parameter ng Teknolohiya ng Teknolohiya ng Aluminyo

ASTM Unit 10mm 15mm 20mm
Yunit ng teoretikal na timbang kg/m 2 5.4 5.6 5.75
Lakas ng makunat E8 N/mm 2 806 598 455
Pagtitiis E8 N/mm 2 531 405 279
Pagpahaba E8 ％ 1.2 1.4 1.7
Baluktot na katigasan C393 X10 6 N.mm 2 8.03 15.4 38.44
Flexural Elasticity N/mm 2 5000 40600 38.44
Koepisyent ng pagpapahaba ng temperatura D696 X10 -6 N/℃ 0.24 0.24 0.24
Thermal conductivity D967 KCAL/MHR ℃ 0.23 0.19 0.15
Temperatura ng pagbaluktot ng init D648 ℃ 200 200 200
Lakas ng bono C297 N/mm 2 12 12 12
Board Flatness Ang maximum na paglihis ay 1mm/m
Flame Retardant Properties Hindi masusunog, sumusunod sa mga kaugnay na pamantayan sa grado ng proteksyon ng sunog
Pagganap ng pagkakabukod ng tunog Depende sa anggulo ng pag-install ng panel, mayroong 0-3dB


Pagproseso

Pagputol Pag -ungol Pagbabarena Roll baluktot
Pagproseso ng Art Graphics Repaint ang ibabaw Pag -print ng screen ng ibabaw Koneksyon sa Back Bolt
Edge compression paghuhulma Bending profile I -paste ang text Surface film $ $
Higit pa sa iyong inaasahan, sa loob ng badyet.

Kung mayroon kang anumang mga katanungan, katanungan, o mga alalahanin, ang aming lubos na bihasang at dedikadong koponan ng Yoobond Ang mga propesyonal ay palaging nasa iyong pagtatapon, handa nang mag -alok ng mabilis at maaasahang tulong at suporta.

Inirerekumendang mga produkto
Negosyo sa loob ng 20 taon
Profile ng kumpanya
Jiangyin Yoobond Bagong Composite Materials Co, Ltd.

Jiangyin Yoobond Bagong Composite Materials Co, Ltd. ay isang one-step R&D enterprise para sa bagong composite Mga Materyales. Pag -aari nito ang mga tatak na Yoobond® at 优沃星 ®. Kasama sa mga pangunahing produkto ang composite ng aluminyo Mga panel, film laminated metal composite panel, hindi kinakalawang na asero composite panels galvanized steel Composite panel, at bagong composite panel kabilang ang aluminyo honeycomb composite panel, aluminyo Mga pangunahing panel, aluminyo corrugated composite panel at iba pa, ang mga panel sa itaas ay maaaring matugunan ang pambansa Pamantayan ng B1 grade flame retardant at A2 grade fire resistant.

Hinahabol ng aming kumpanya ang layunin ng "kaysa sa natural" upang gawing mas kapaligiran ang aming mga produkto. Mahigpit Alinsunod sa mga kinakailangan ng ISO 14001: 2004 Cutting-Edge ng Sistema ng Pamamahala sa Kalikasan, mga bagong produkto ng panahon, mas mahusay na magbigay ng mga customer ng mga mapagkumpitensyang solusyon at produkto, at matagumpay Dinisenyo at itinayo ang dose-dosenang mga malalaki at katamtamang laki ng mga proyekto sa engineering sa bahay at sa ibang bansa.

  • 0+

    20 taon R&D Eksperensya sa
    Mga pinagsama -samang materyales

  • 0+

    Mahusay na ibinebenta sa higit pa sa
    40 mga bansa at rehiyon

  • 0+

    Makipagtulungan sa pandaigdigan
    Nangungunang 500 negosyo

  • 0+

    Higit sa 3000 kulay/pattern
    ay magagamit

Sertipiko ng karangalan
  • EN13501 B1 grade
  • Sertipikasyon ng CE
  • Sertipiko ng ISO
  • Sertipiko ng ISO
  • Sertipiko ng ISO
Balita
Feedback ng mensahe
Kaalaman ng Produkto $ $

Ano ang mga pakinabang ng paggamit ng aluminyo honeycomb core sa mga composite panel?
Mataas na lakas-to-weight ratio: Ang aluminyo honeycomb core ay nagbibigay ng pambihirang lakas habang sobrang magaan. Ginagawa nitong mas madaling hawakan ang mga panel sa panahon ng pag -install at binabawasan ang pag -load ng istruktura sa mga gusali.
Napakahusay na katigasan: Ang istraktura ng honeycomb ay lumilikha ng isang mahigpit na panel na nagpapanatili ng hugis nito sa ilalim ng stress, na nag -aambag sa pangkalahatang katatagan at tibay ng mga istruktura.
Pinahusay na thermal at tunog pagkakabukod: Ang mga bulsa ng hangin sa loob ng core ng honeycomb ay nagbibigay ng epektibong mga katangian ng pagkakabukod ng thermal, na tumutulong upang ayusin ang mga panloob na temperatura. Bilang karagdagan, nag -aalok sila ng mga benepisyo ng soundproofing sa pamamagitan ng pagsipsip at dampening na mga tunog ng tunog.
Paglaban sa sunog: Mga panel ng composite ng aluminyo ng aluminyo maaaring idinisenyo upang matugunan ang mahigpit na pamantayan sa kaligtasan ng sunog. Ang mga ito ay likas na hindi nasusuklian at maaaring makagawa ng mga materyales na retardant ng sunog para sa pinahusay na kaligtasan sa pagbuo ng mga aplikasyon.
Paglaban ng kaagnasan: Ang aluminyo ay natural na lumalaban sa kaagnasan, na gumagawa ng mga panel na may mga aluminyo na mga cores ng honeycomb na angkop para sa parehong panloob at panlabas na paggamit nang walang makabuluhang pagkasira sa paglipas ng panahon.
Versatility sa mga aplikasyon: Ang mga panel na ito ay maraming nalalaman at maaaring magamit sa iba't ibang mga industriya at aplikasyon kabilang ang mga exteriors ng pagbuo, mga partisyon sa loob, kasangkapan, transportasyon, at aerospace dahil sa kanilang magaan at matibay na kalikasan.
Mga benepisyo sa kapaligiran: Ang aluminyo ay maaaring mai -recyclable, kaya ang paggamit ng mga panel ng composite ng aluminyo na honeycomb ay maaaring mag -ambag sa napapanatiling mga kasanayan sa gusali sa pamamagitan ng pagbabawas ng epekto sa kapaligiran at pagtaguyod ng kahusayan sa mapagkukunan.

Paano gumaganap ang mga panel na ito sa mga tuntunin ng pagkakabukod at tunog ng tunog?
Thermal pagkakabukod:
Istraktura ng Air Pocket: Ang disenyo ng honeycomb ng mga panel na ito ay lumilikha ng maraming maliit na bulsa ng hangin sa loob ng core. Ang mga bulsa ng hangin na ito ay kumikilos bilang natural na mga insulator, na makabuluhang binabawasan ang paglipat ng init sa pamamagitan ng panel.
Kahusayan ng enerhiya: Sa pamamagitan ng pagliit ng pagkawala ng init o pakinabang, ang mga panel ng honeycomb ng aluminyo ay nakakatulong na mapanatili ang matatag na panloob na temperatura. Ang pag -aari na ito ay lalong kapaki -pakinabang sa mga gusali kung saan ang mga thermal comfort at enerhiya na kahusayan ay mga prayoridad.
Regulasyon ng temperatura: Nag -aambag sila sa pagbabawas ng HVAC (pagpainit, bentilasyon, at air conditioning) pagkonsumo ng enerhiya sa pamamagitan ng pagbawas ng pag -load sa mga sistema ng pag -init at paglamig, sa gayon ang pagbaba ng mga gastos sa pagpapatakbo sa paglipas ng panahon.
Soundproofing:
Ingay pagsipsip: Ang istraktura ng aluminyo honeycomb core panel ay epektibo sa pagsipsip ng mga alon ng tunog. Ang mga cell na puno ng hangin sa loob ng core ng honeycomb core ay kumalat at namatay sa mga panginginig ng ingay, binabawasan ang paggalang at pag-echoing sa mga interior space.
Acoustic Control: Ito Mga panel ng composite ng aluminyo ng aluminyo ay ginagamit nang malawak sa mga kapaligiran na nangangailangan ng kontrol ng acoustic, tulad ng pag -record ng mga studio, sinehan, silid ng kumperensya, at maingay na mga setting ng pang -industriya. Tumutulong sila na lumikha ng mas tahimik at mas komportableng mga puwang sa pamamagitan ng pagpapabuti ng katalinuhan sa pagsasalita at pagbabawas ng mga antas ng ingay ng ingay.
Versatility sa soundproofing: Depende sa mga tiyak na kinakailangan, ang iba't ibang mga pagsasaayos ng mga panel ng aluminyo na honeycomb ay maaaring ma -engineered upang makamit ang iba't ibang mga antas ng pagkakabukod ng tunog. Ang kakayahang umangkop na ito ay nagbibigay -daan para sa mga naaangkop na solusyon sa iba't ibang mga acoustic na kapaligiran.
